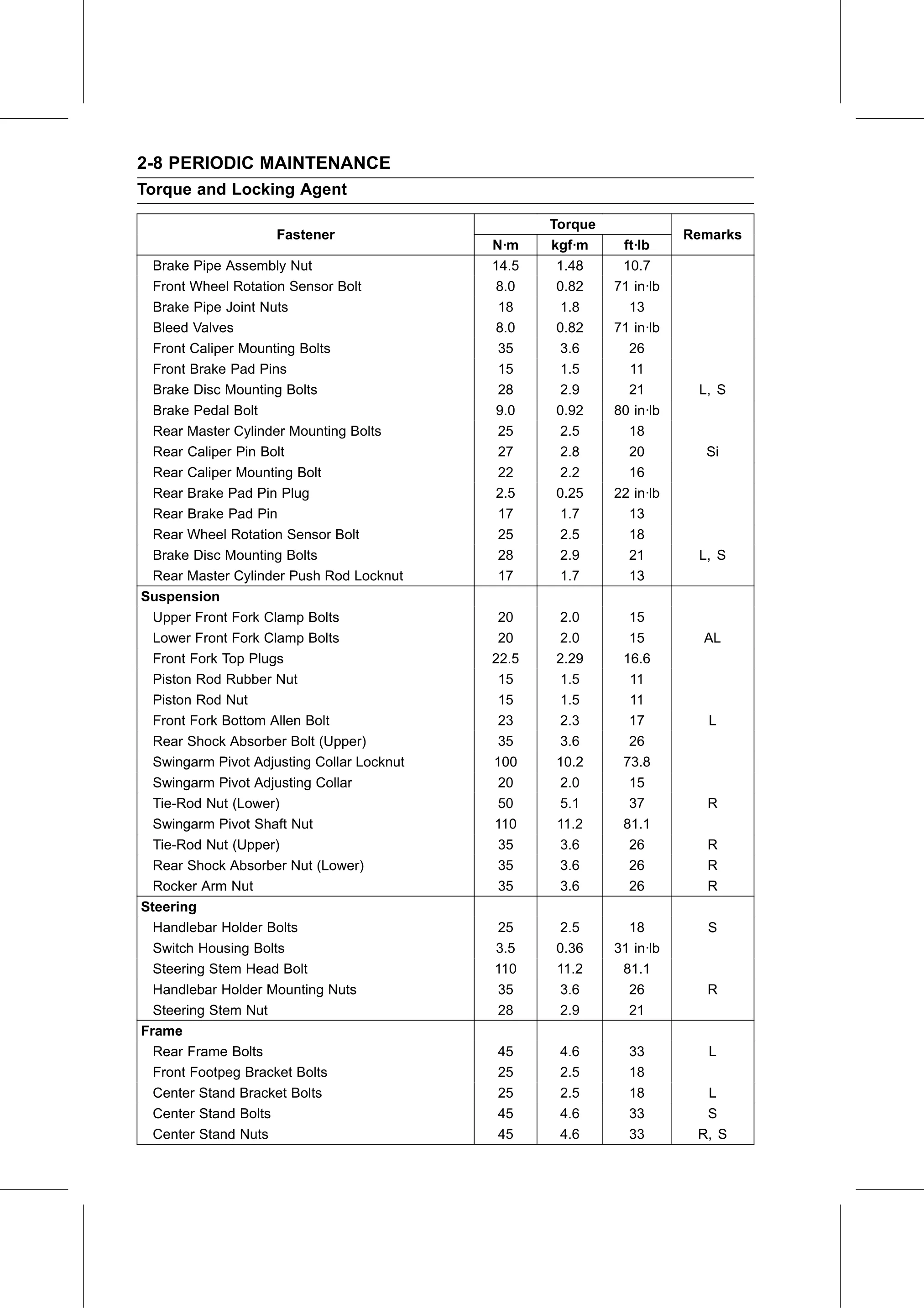

Service Manual (KLZ1000C) — page 30 of 762
Periodic Maintenance › Torque and Locking Agent
Text on this page
2-8 PERIODIC MAINTENANCE
Torque and Locking Agent
Torque
Fastener Remarks
N·m kgf·m ft·lb
Brake Pipe Assembly Nut 14.5 1.48 10.7
Front Wheel Rotation Sensor Bolt 8.0 0.82 71 in·lb
Brake Pipe Joint Nuts 18 1.8 13
Bleed Valves 8.0 0.82 71 in·lb
Front Caliper Mounting Bolts 35 3.6 26
Front Brake Pad Pins 15 1.5 11
Brake Disc Mounting Bolts 28 2.9 21 L, S
Brake Pedal Bolt 9.0 0.92 80 in·lb
Rear Master Cylinder Mounting Bolts 25 2.5 18
Rear Caliper Pin Bolt 27 2.8 20 Si
Rear Caliper Mounting Bolt 22 2.2 16
Rear Brake Pad Pin Plug 2.5 0.25 22 in·lb
Rear Brake Pad Pin 17 1.7 13
Rear Wheel Rotation Sensor Bolt 25 2.5 18
Brake Disc Mounting Bolts 28 2.9 21 L, S
Rear Master Cylinder Push Rod Locknut 17 1.7 13
Suspension
Upper Front Fork Clamp Bolts 20 2.0 15
Lower Front Fork Clamp Bolts 20 2.0 15 AL
Front Fork Top Plugs 22.5 2.29 16.6
Piston Rod Rubber Nut 15 1.5 11
Piston Rod Nut 15 1.5 11
Front Fork Bottom Allen Bolt 23 2.3 17 L
Rear Shock Absorber Bolt (Upper) 35 3.6 26
Swingarm Pivot Adjusting Collar Locknut 100 10.2 73.8
Swingarm Pivot Adjusting Collar 20 2.0 15
Tie-Rod Nut (Lower) 50 5.1 37 R
Swingarm Pivot Shaft Nut 110 11.2 81.1
Tie-Rod Nut (Upper) 35 3.6 26 R
Rear Shock Absorber Nut (Lower) 35 3.6 26 R
Rocker Arm Nut 35 3.6 26 R
Steering
Handlebar Holder Bolts 25 2.5 18 S
Switch Housing Bolts 3.5 0.36 31 in·lb
Steering Stem Head Bolt 110 11.2 81.1
Handlebar Holder Mounting Nuts 35 3.6 26 R
Steering Stem Nut 28 2.9 21
Frame
Rear Frame Bolts 45 4.6 33 L
Front Footpeg Bracket Bolts 25 2.5 18
Center Stand Bracket Bolts 25 2.5 18 L
Center Stand Bolts 45 4.6 33 S
Center Stand Nuts 45 4.6 33 R, S
